可燃气体传感器部分（甲烷）

1、检测原理：催化燃烧

2、取样方式：自然扩散

3、传感器外壳材质：304不锈钢

4、防爆盒尺寸；80*74*57mm

5、传感器防爆盒；铝合金材质

6、防爆等级：ExdbIICT6Gb ExtbIIICT85℃Db

7、防护等级：IP66

8、电气接口；3/4"NPT(内）

9、传感器和防爆箱安装完出厂，通过连接的RVVP 3X1.5电缆连接到分体式显示部分，接线方式传感器线的颜色一一对应显示部分中文标识的颜色。

10、传感器防爆盒配件：安装“U”形卡子，配套螺丝。

11、机显示部分到传感器连接的RVVP 3X1.5电缆及现场穿线管材料由现场甲方提供。

12、316L不锈钢管通过专用接头及气体标气罩和传感器连接，方式为螺纹和卡扣连接，气体连接材料出厂和气体连接316L导管配套。

13、标定步骤；通过地面的标准气体软管连接316L不锈钢管，对高处的气体传感器通气，按照使用说明书的标定步骤对分体式显示部分进行标定。所有的标定过程都在地面完成。

14、设备在现场安装调试期间，我公司将安排技术人员配合现场指导安装。

可燃气体探测器（分体式显示部分）

1、输出信号4～20mA+Hart三线制，

2、测量精度：≤±3%F.S

3、供电电压；24±5V.DCW

4、材    质：铸铝

5、电气接口；3/4"NPT(内）

6、防护等级：IP66

7、防爆等级：ExdbIICT6Gb ExtbIIICT85℃Db

8、测量范围；0～100%LEL

9、响应时间：T90＜20S、

10、现场显示方式；液晶显示。

11、工作温度；-40~70℃

12、一级/二级报警值；根据客户需求。

13、报警方式：LED显示，一体式就地声光报警。在一级报警时现场声光报警器选用声级120dB（A）的音响.在二级报警时现场声光报警器选用声级120dB（A）的音响。

14、输出信号：0~100%LEL；对应4-20mA电流信号

15、安装方式：立柱式安装或平面安装、配U型卡2”管

16、产品具有故障自检、自稳零、非线性修正等智能功能，带防雷模块。

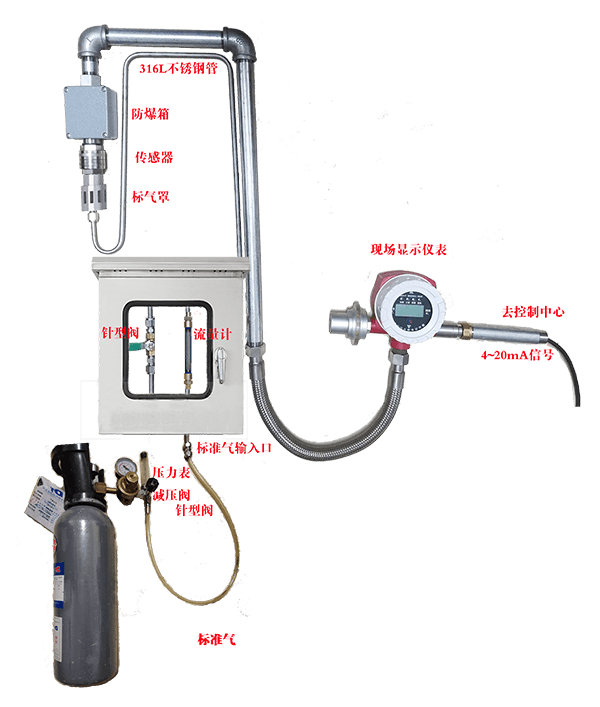

整个系统的安装示意图
